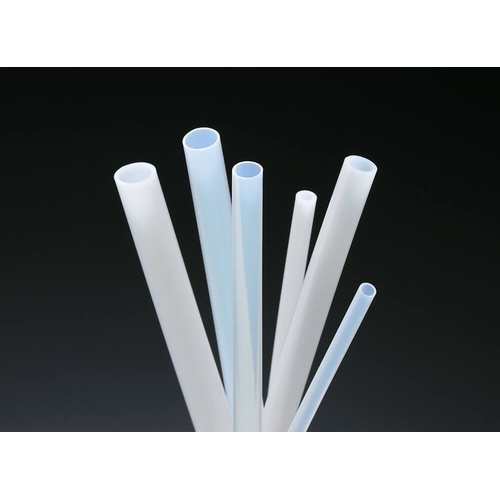

PTFE Tube

ท่อเทฟลอน

PTFE Tube

มาตรฐาน UL ข้อกำหนด RoHS
ขอใบเสนอราคา

คุณสมบัติ

ท่อตรงชนิดบาง ที่ผ่านการอัดขึ้นรูปจาก PTFE สามารถผลิตตามสีที่ลูกค้าต้องการได้

การใช้งานหลัก

• อุปกรณ์ที่ใช้ผลิตเซมิคอนดักเตอร์
• อุปกรณ์ที่ใช้ผลิตผลิตภัณฑ์อาหาร
• เครื่องมือที่ใช้ในการทดลองทางการแพทย์
• ชิ้นส่วนรถยนต์
• การลำเลียงสารเคมีและน้ำมันเชื้อเพลิง
• อุปกรณ์เครื่องมือที่ใช้ในการวิเคราะห์

ขอบเขตอุณหภูมิที่ใช้งานได้

-40℃ 〜 +260℃

คุณลักษณะเด่น

• มีคุณสมบัติทนความร้อน ทนสารเคมี มีความลื่น ชิ้นงานไม่เกาะติดผิวท่อ เป็นฉนวนไฟฟ้าและต้านทานสภาพอากาศได้ดีเยี่ยม
• มีสีแตกต่างกันตามขนาด ตั้งแต่สีกึ่งโปร่งแสงจนถึงสีน้ำนม
• สามารถผลิตตามสีที่ลูกค้าต้องการได้ (ดำ ขาว แดง น้ำเงิน เขียว เหลือง ส้ม เทา)
* ท่อที่มีสีเป็นงานรับผลิตตามคำสั่ง กรุณาสอบถามจำนวนการสั่งผลิตขั้นต่ำกับทางบริษัท
• กรุณาติดต่อเรา สำหรับเงื่อนไขการจัดส่งและจำนวนการสั่งผลิตขั้นต่ำ

ขนาดและคุณสมบัติทั่วไป

  • ●หมายถึงมีในคลังสินค้า กรุณาสอบถามทางบริษัท สำหรับขนาดอื่นๆ
  • ค่าที่แสดงข้างต้นเป็นค่าวัดโดยทั่วไป ไม่ใช่ค่ามาตรฐาน
  • ค่าแรงดันการระเบิดเป็นค่าที่อุณหภูมิห้อง (25 ºC) ประมาณ 1/2 ที่ 100 ºC และประมาณ 1/4 ที่ 200 ºC
ท่อ PTFE (tube) ซีรีส์ TUF-100
ความยาวเส้นผ่านศูนย์กลางชั้นใน × ความยาวเส้นผ่านศูนย์กลางชั้นนอก ความหนา
(mm)		 แรงดันการระเบิดที่อุณหภูมิห้อง
(MPa)		 แรงดันปกติ (อุณหภูมิห้อง)
(MPa)
(แรงดันการระเบิด×1/3)		 รัศมีความโค้งงอ
(mm)		 ความยาว
(mm)
10ｍ 20ｍ 30ｍ 50ｍ 100ｍ
ขนาด
(มิลลิเมตร)		 0.25×0.75 0.25 19.6 6.5 2以下 ●
0.5×1 0.25 9.8 3.3 — ●
0.5×1.5 0.5 19.6 6.5 2 ●
0.5×1.59 0.55 21.3 7.1 2 ●
0.5×2 0.75 29.4 9.8 — ●
1×1.5 0.25 4.9 1.6 — ●
1×2 0.5 9.8 3.3 5 ● ●
1×3 1.0 19.6 6.5 7 ●
1.5×2.5 0.5 6.5 2.2 4 ●
2×3 0.5 4.9 1.6 7 ● ●
2×4 1.0 9.8 3.3 10 ● ●
2×5 1.5 14.7 4.9 8 ●
2.5×3.5 0.5 3.9 1.3 10 ●
3×4 0.5 3.3 1.1 15 ● ●
3×5 1.0 6.5 2.2 13 ● ●
3×6 1.5 9.8 3.3 15 ●
4×5 0.5 2.5 0.8 26 ● ●
4×6 1.0 4.9 1.6 18 ● ● ● ● ●
4×7 1.5 7.4 2.5 21 ●
5×6 0.5 2.0 0.7 41 ● ●
5×7 1.0 3.9 1.3 25 ● ●
5×8 1.5 5.9 2.0 27 ●
6×7 0.5 1.6 0.5 60 ●
6×8 1.0 3.3 1.1 32 ● ● ● ●
6×9 1.5 4.9 1.6 34 ●
7×8 0.5 1.4 0.5 82 ●
7×9 1.0 2.8 0.9 40 ● ●
7×10 1.5 4.2 1.4 40 ●
8×9 0.5 1.2 0.4 108 ●
8×10 1.0 2.5 0.8 50 ● ●
8×11 1.5 3.7 1.2 47 ●
9×10 0.5 1.1 0.4 140 ●
9×11 1.0 2.2 0.7 60 ● ●
9×12 1.5 3.3 1.1 55 ●
10×11 0.5 1.0 0.3 180 ●
10×12 1.0 2.0 0.7 70 ● ●
10×13 1.5 2.9 0.9 65 ●
11×12 0.5 0.9 0.3 208 ●
11×13 1.0 1.8 0.6 81 ●
12×13 0.5 0.8 0.3 249 ●
12×14 1.0 1.6 0.5 93 ● ●
12×15 1.5 2.5 0.8 77 ●
13×15 1.0 1.5 0.5 106 ●
13×16 1.5 2.3 0.8 84 ●
14×16 1.0 1.4 0.5 120 ●
15×17 1.0 1.3 0.4 135 ●
15×18 1.5 2.0 0.7 100 ●
16×18 1.0 1.2 0.4 151 ●
16×19 1.5 1.8 0.6 108 ●
17×19 1.0 1.2 0.4 167 ●
18×20 1.0 1.1 0.4 184 ●
19×21 1.0 1.0 0.3 202 ●
ขนาด (นิ้ว) 1.58×3.18 0.8 9.9 3.3 — ●
4.35×6.35 1.0 4.5 1.5 20 ●
6.35×9.53 1.59 4.9 1.6 — ●
  • สามารถผลิตได้ขนาดสูงสุดถึง 60Φ
ท่อ PTFE (tube) (ขนาด AWG) ซีรี่ส์ TUF-100
ขนาด AWG ความยาวเส้นผ่านศูนย์กลางชั้นใน
(mm)		 ความยาวเส้นผ่านศูนย์กลางชั้นนอก
(mm)		 ความหนา
(mm)		 ความยาว
10ｍ 50ｍ
AWG-30 0.30 0.76 0.23 ●
AWG-28 0.38 0.84 ●
AWG-26 0.46 0.92 ●
AWG-24 0.56 1.06 0.25 ●
AWG-22 0.68 1.18 ●
AWG-20 0.86 1.46 0.30 ● ●
AWG-19 0.96 1.56 ●
AWG-18 1.07 1.67 ● ●
AWG-17 1.19 1.79 ● ●
AWG-16 1.35 1.95 ● ●
AWG-15 1.50 2.10 ●
AWG-14 1.68 2.28 ●
AWG-13 1.93 2.53 ●
AWG-12 2.16 2.76 ●
AWG-11 2.41 3.01 ●
AWG-10 2.69 3.29 ●
AWG-9 3.00 3.72 0.36 ●
AWG-8 3.38 4.10 ● ●
AWG-7 3.76 4.48 ●
AWG-6 4.22 4.94 ●
AWG-5 4.72 5.44 ●
AWG-4 5.28 6.00 ●
AWG-3 5.94 6.66 ●
AWG-2 6.68 7.40 ●
AWG-1 7.47 8.19 ●
AWG-0 8.38 9.10 ●
  • ●หมายถึงมีในคลังสินค้า กรุณาสอบถามทางบริษัท สำหรับขนาดอื่นๆ
